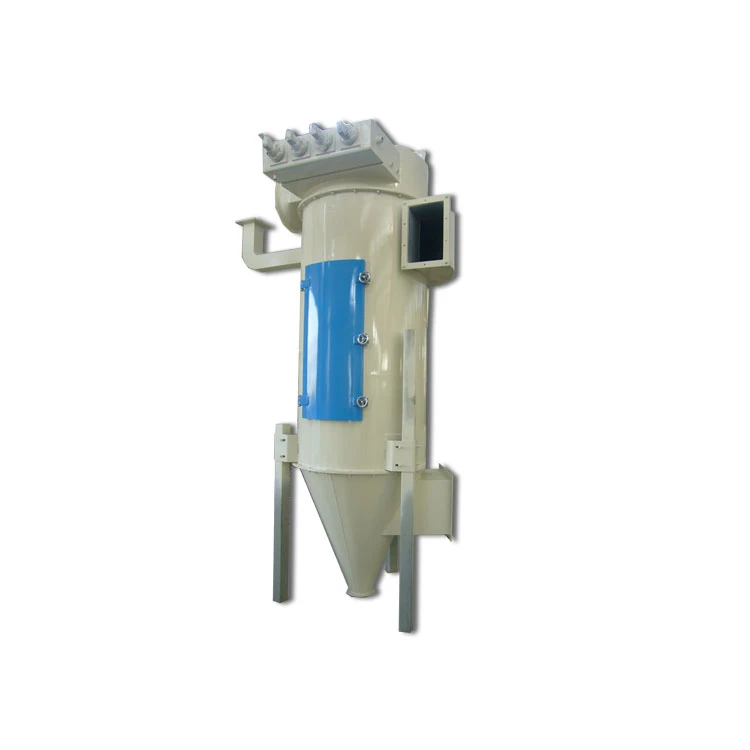

TBLMY 더스트 컬렉터

더스트 컬렉터 시스템

TBLMY 고압 제트 필터 먼지 수집기

특징: 평평한 여과 봉투, 컴팩트한 구조 및 작은 설치 공간을 갖추고 있습니다.

응용 프로그램 : 운반 장비에 먼지 수집.

작동 공기 압력: 0.2-0.4 MPa

필터링 영역(선택 사항): 5.6m², 10.5m², 17.5m², 25.2m², 36.4m², 53.2m², 75.6m², 109.2m².

응용 프로그램 및 적응성

TBLMy 제트 필터 먼지 수집기는 백 타입, 저압 역공기제트, 임펄스 더진수집기, 신뢰할 수 있는 성능, 고효율 먼지 수집, 낮은 방전 농도, 간편한 작동 및 유지 보수에 속한다. 그것은 시리얼 및 공급 가공, 기계, 야금, 건축 자재 및 시멘트, 공압 전달 또는 포부 덕트 수집에서 먼지 청소 또는 재활용 및 필터링의 산업에서 먼지 제어에 적용됩니다.

기능

이 제품은 사이클론 먼지 수집기의 특징입니다. 먼지가 함유된 공기는 상자를 접선으로 입력하고 회전에 의해 분리됩니다. 큰 크기의 먼지가 먼저 정착되고, 작은 크기의 먼지는 슬리브의 수명을 향상시키기 위해 여과 슬리브를 통해 여과된다;

천 슬리브용 특허 기술로 제조된 빠른 장착 및 분리 메커니즘은 작동 환경과 작업 효율성을 개선하는 데 적용됩니다.

TDFD 타입 솔레노이드 밸브는 쉽게 장착 및 분리할 수 있도록 채택되며, 한 번에 여러 개의 소매를 분무하는 솔레노이드 밸브를 실현할 수 있습니다.

TKZM 타입 임펄스 제어 기기는 조정성, 정확성 및 안정적인 성능을 갖춘 다중 회로 조절을 위해 채택된다.

코닉 바닥과 평평한 바닥 먼지 배출 메커니즘이 있어 바닥이 평평한 먼지 배출 메커니즘을 최적화할 수 있습니다.

솔레노이드 밸브의 입력 전압: DC 24 V, 전류: 0.8 A~1A, 작업 환경: -10°C~50°C, 상대 습도 ≤85%, 작업 매체: 깨끗한 공기, 공기 원의 작동 압력: 0.5 MPa ~0.7mpa.

에어록의 작동 전압은 AC 380(1±5%) V이며, 재료는 섬유 불순물 및 큰 고체와 혼합되지 않아야 한다.

먼지 제거를 위한 공기 원 압력은 0.5 MPa ~ 0.7MPa이어야 하며, 특별한 경우에 사용하면 압력이 0.5MPa보다 낮을 수 있습니다.

먼지 수집기의 저항: P<>

먼지 수집기의 효율: η≥99.5%;

공기 속도 필터링: ≤4 (m/분);

필터링 슬리브 사양: Φ140×1600, Φ140×2000, φ140×2400(mm)

주요 구성 요소의 작동 원리 및 기능

어퍼 박스

상부 박스는 필터링 된 깨끗한 공기를 수집하기위한 구성 요소이며 상단에 공기 콘센트로 완성되었으며 에어 제트 장치가 포함되어 있습니다. 상부 상자의 상단 덮개를 열 때 에어 제트 장치를 확인하고 교체 할 수 있습니다 (일반적으로 불필요합니다).

중간 상자

중간 상자는 들어오는 먼지 함유 공기를 필터링하고 또한 큰 먼지 입자를 침전하기위한 구성 요소입니다; 상단은 상부 상자와 연결되어 있고, 하부는 하부 박스와 연결되어 있으며, 그 안에는 필터링 슬리브 장치가 있습니다. 상자에는 검사 문이 있어 필터링 슬리브를 검사하고 교체할 수 있습니다.

하부 상자(평평한 바닥—하부 상자, 코니크 하부 —벙커)

하부 박스는 먼지를 배출하고 먼지 배출 장치를 장착하는 구성 요소입니다. 하부에는 에어록과 연결된 먼지 콘센트가 있습니다. 하부 박스 의 측면에 맨홀이 있으며 먼지 배출 장치를 검사하고 열 때 윤활 유를 추가하는 데 사용됩니다. 먼지는 먼지의 중력에 의해 코닉 벙커를 통해 배출되므로 먼지가 코닉 표면을 따라 수집되고 배출될 수 있습니다.

기술 매개 변수
